(一）适用范围
XQJ系列电缆桥架适用于电压在10千伏以下的电力电缆，以及控制电缆，照明配电等室内室外架空电缆沟、隧道的敷设。
(二）结构特点与安装
XQJ系列电缆桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活，安装标准、处形美观的特点，对您处的技术改进、扩充电缆、维护检修带来方便。

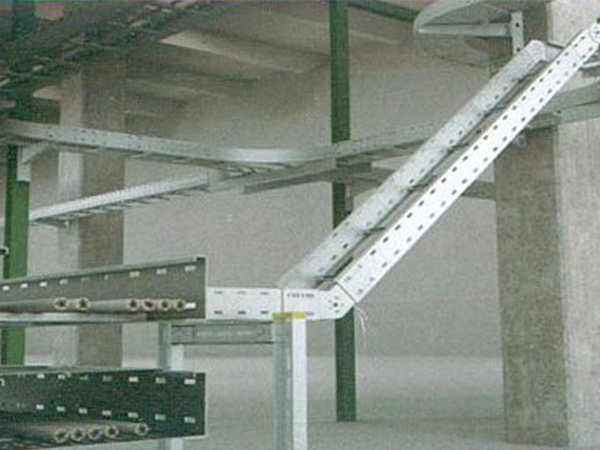

XQJ系列电缆桥架的安装可因地制宜。可随工艺管道架空敷设；楼板、染下吊装、室内外壁、柱壁、隧道、电缆沟壁上的侧装，还可在露天立柱或支墩上安装。大型多层桥架吊装或立装时,应尽量采用工字钢立柱两侧对称敷设。
XQJ系列电缆桥架可水平、垂直敷设：可转角、T字形、十字形分支；可调宽、调高、变径。
(三）电缆在电缆桥架上的层次安排
1、电缆桥架层次排列应是弱电流控制在电缆在上层，接着是一般控制电缆，低压动力电锻，高压动力电缆依次往下排。（见下表）这种排列有利于屏蔽干扰、电力电缆冷却，方便于施工。
2、各层电缆桥架层间的距离为：控制电缆≥200mm、动力电缆≥300mm、机械化敷设电缆≥400mm。
