托盘式电缆桥架是石油、化工、电力、轻工、电视、电讯等方面应用广泛的一种。它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。它既适用于动力电缆的安装，也适用于控制电缆的敷设。

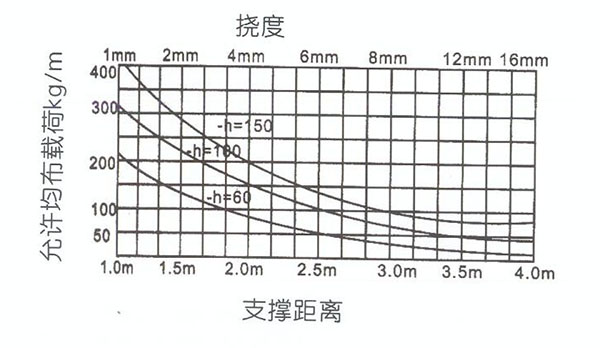

托盘式电缆桥在不同跨距下更大允许均布载荷及变形量见下图：支撑距离托盘式电缆桥架其表面处理分为静镀锌、电喷塑和喷漆三种，在重腐蚀环境中可特殊防腐处理、用喷塑处理，考虑可靠接地，需用接地排。托盘式电缆桥架备有护罩，需要配护罩时可在订货时注明或按照护罩型号订货，其所有配件与梯级式、槽式桥架通用。
本标准之外的规格.用户可根据自己的需要来图、来涵或面洽订货。
托盘式垂直凸弯通XQJ-P-05B
托盘式垂直转动弯通XQJ-P-05C
托盘式水平弯通QJ-P-02

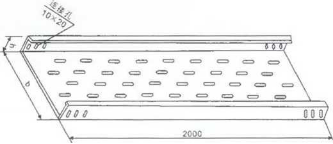

托盘式直通桥架XQ/J-P-01
托盘式水平三通XQJ-P-03
托盘式水平弯通QJ-P-04
托盘式垂直凹弯通XQJ-P-05A
