结构特征
本系列产品的基本框架为组合装配式，柜架的全部构件通过螺丝紧固互相连接成基本框架，再按需要加上门、挡板、隔板、抽屉、安装支架要以及母线和电器组件等零件，组装成一台完整的开关柜，本柜有以下优 点：
1、 柜架采用C形型材，利用三维角板定位，自攻螺柱连接无焊接结构从而避免了焊接变形和应力，提高 了安装精度。
2、柜架及零部件安装孔按模数^25(™变化。
3、内部了结构件采用锻铸处理。外部经酸洗和磷化
处理后，采用静电环氧粉末喷涂而成。
4、在动力中心(PC)进线柜内，顶部为水平母线区
域，水平母线区域下部分为断路器室，断路器可配置国 外电气公司生产的各种断路器，如：ABB公司生产的E系 歹IJ、法国Schneider公司生产的MT系列或德国SIMEN公司 生产的3WN6系列断路器，以及智能化断路器等。
用途及特点

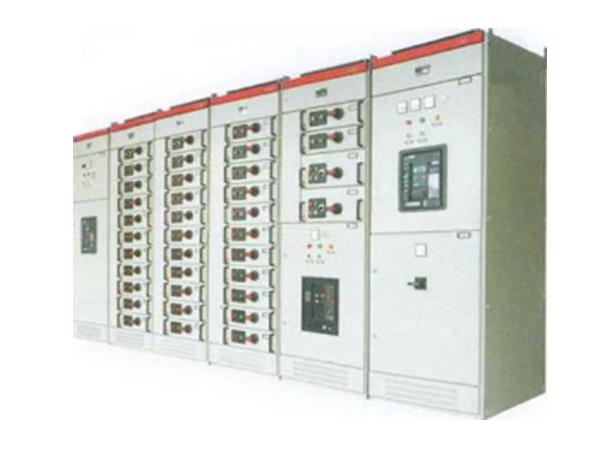

GCK低压抽出式开关拒由动力配电中心(PC)柜和电动 机控制中心(MCC)二部分组成，适用于发电厂，变电站， 工矿企业等电力用户作为交流50(_)z,大工作电压至 660V。大工作电流至3150A的配电系统中，作为动力配 电，电动机控制及照明灯配电设备的电能转换分配控制之 用。
本系列产品具有分断能力高，动热稳定性能好，结梓] 先进、合理、电气方案切合实际，系列性，通用性强，各 种方案单元任意组合，一台柜体所容纳的回路较多，节省 占地面积，外形美观，防护等级高，安全可靠，维护方便等优点。
本产品符合IEC6049-1: 1999标准，也符合GB725101- 2005《低压成套开关设备和控制设备第 一部分：型式试验 和部分型式试验成套设备》国家标准。
使用环境条件
海拔局度：不超过2000m;
周围空气的温度：不高于+40°C,并且20h内平均温度 不高于+35 :C,周围空气温度不低于-5°C;
大气条件：空气清洁，相对湿度在温度40 C时不超过 50%.在温度较低时允许有较高的相对湿度，例如 +20'C时为90%;没有火灾，爆炸危险，严重污秽、化学
腐蚀及剧烈震动的场所。
与垂直面倾斜不超过5°;
本产品适合以下温度运输储存：-25"C-+55C:在短 时间内（不超过24h)不超过+7CTC。
